TG-14+ A Scan & B Scan APP chế độ EMAT Máy đo độ dày siêu âm điện từ với màn hình LCD màu
Đặc điểm của thiết bị
️ kích thước nhỏ, dễ mang theo
Các yêu cầu về bề mặt đồ đạc không cao, bề mặt thô mà không cần xử lý nghiền, có thể đạt được phép đo không tiếp xúc
Nó không nhạy cảm với lớp phủ và có thể được sử dụng để đo độ dày của các bộ phận được phủ
Không có máy kết nối âm thanh, đo độ dày của mảnh làm việc ở nhiệt độ cao có thể đạt được và bù nhiệt độ có thể được thực hiện
Đặc điểm chung:
A. Thiết bị bao gồm một máy chủ và một điện thoại di động được kết nối không dây thông qua Wifi
B, dụng cụ áp dụng nguyên tắc siêu âm điện từ, quá trình kiểm tra không cần phải đánh bóng bề mặt của mảnh làm việc, không cần chất kết nối
C, các đầu dò và máy chủ được tích hợp, đầu dò có thể được thay thế

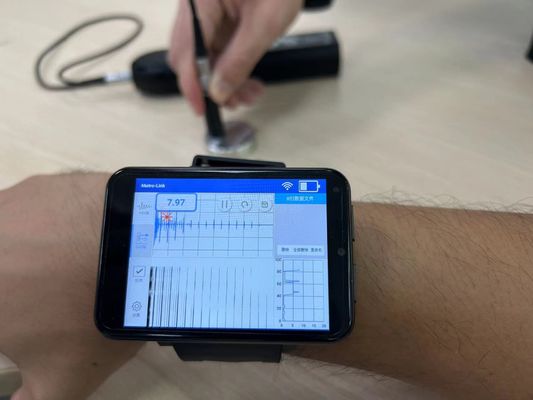

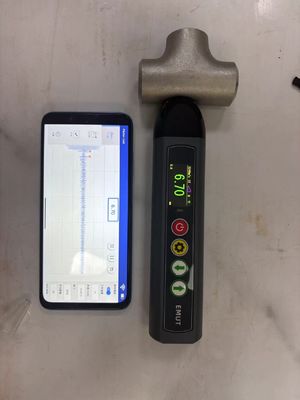

D, kết nối với điện thoại di động, máy tính bảng sau khi A quét, B quét hai chức năng
E, loại thăm dò có thể cấu hình: thăm dò (≤ 80 °C, đo ngắn hạn), thăm dò nhiệt độ cao (≤ 800 °C, đo ngắn hạn)
F, tay cầm nhiệt độ cao có thể cấu hình: tay cầm ngắn (để đáp ứng các yêu cầu kiểm tra lên đến 350 °C, đo ngắn hạn), tay cầm dài (để đáp ứng các yêu cầu kiểm tra lên đến 800 °C,đo ngắn hạn)
Các thông số cơ bản:
| Lấy mẫu | 80MSPS |
| Dải băng thông | 2.5MHz6MHz |
| Giao tiếp | ±600V_400Hz_125ns |
| Lợi ích | Tự động 0 ~ 96dB, bước 1dB |
| Độ chính xác đo | ±0,01mm |
| Phạm vi vận tốc âm thanh | 4009999 m/s |
| Phạm vi hiệu quả | 0.75 ¥1280 mm |
| Điểm trung bình | L,M,H Đang thứ ba điều chỉnh |
| Khoảng cách nâng | 5mm ((aluminum), 4mm ((carbon steel), 3mm ((stainless steel) |
| Phạm vi đo | Đo thép cacbon 1X:160mm 2X:320mm 3X:640mm 4X:1280mm |
| Loại đo | Nhôm, đồng, sắt, thép carbon, thép đúc, thép hợp kim, thép không gỉ, hợp kim titan và các vật liệu kim loại khác |
| Kênh đo | 2* Miếng mỏng, mục đích chung, thanh |
| Chế độ đo | Động hưởng đơn (I-E), Động hưởng đôi (E-E) |
| Mô hình tìm kiếm | Biên giới - biên giới, đỉnh - đỉnh, đỉnh - đỉnh |
| Chức năng phụ trợ | Tự động đóng băng, tự động tăng, tự động ngủ, màn hình hình sóng A-scan, điện thoại kết nối Wi-Fi |
| Chức năng điều chỉnh | Điều chỉnh chiều cao cổng, điều chỉnh làm trống độ trễ, điều chỉnh gia tăng bằng tay, hiệu chuẩn tốc độ âm thanh, bù nhiệt độ cao |
| Truyền thông | RS-485 hoặc USB2.0 |
| Bộ sạc | 5V2A, giao diện tiêu chuẩn loại C |
| Trình hiển thị | 1.47 INCH 320×172 IPS_LCD |
| Kích thước cơ thể | 178.4 mm × 42 mm × 32 mm |
| Thời lượng pin | 3pin lithium.7V 3400mAh trong 6 giờ |
| Trọng lượng | Một vỏ kim loại: 358g Vỏ tiêm: 255g Tiêm C + tháo rời nhanh: 289g |
Cấu hình tiêu chuẩn
| Số hàng loạt | Tên | Số lượng | Nhãn |
| 1 | Máy chủ | 1 | |
| 2 | Máy thăm dò nhiệt độ bình thường | 1 | 4MHz, 42mm*32mm |
| 3 | Cáp sạc | 1 | |
| 4 | Khẩu sạc | 1 | |
| 5 | Chứng chỉ hướng dẫn và hiệu chuẩn | 1 | |
| 6 | Khối thử cơ sở sắt | 1 | |
| 7 | Phân tích thử nghiệm dựa trên nhôm | 1 | |
| 8 | Hộp đóng gói | 1 |
Các mục tùy chọn(có thể được đặt theo yêu cầu, không bao gồm trong cấu hình tiêu chuẩn)
| SN. | Tên | Số lượng | Nhãn |
| 1 | Máy thăm dò nhiệt độ cao | 1 | 4MHz,Φ33mm*40mm |
| 2 | Máy thăm dò nhiệt độ bình thường đường kính nhỏ | 1 | 4MHz,Φ13mm*36mm |
| 3 | Chuẩn mực nhiệt độ bình thường đường kính lớn | 1 | 4MHz,Φ40mm*60mm |
| 4 | Điện thoại di động | 1 | Điện thoại hỗ trợ Android và HarmonyOS |
| 5 | Pad | 1 | Hỗ trợ Android, HarmonyOS Pad |
| 6 | Nhìn đi. | 1 | Đồng hồ hỗ trợ Android và HarmonyOS |
| 7 | Phần mềm máy tính phía trên | 1 | Phần mềm APP |
