1. Có khả năng thực hiện các phép đo trên một loạt các vật liệu, bao gồm kim loại, nhựa, gốm sứ, vật liệu tổng hợp, epoxies, thủy tinh và các vật liệu dẫn sóng siêu âm khác.
Các mô hình 2.Transducer có sẵn cho ứng dụng đặc biệt, bao gồm cả vật liệu hạt thô và các ứng dụng nhiệt độ cao.
Chức năng 3.Probe-Zero, chức năng Sound-Veloctiy-Califying.
Chức năng hiệu chỉnh 4.Two-Point.
5. Chỉ báo trạng thái lấy mẫu hiển thị trạng thái khớp nối.
6. Thông tin chính xác cho biết dung lượng còn lại của pin.
7.Auto ngủ và tự động tắt chức năng để tiết kiệm pin.
8. Phần mềm hấp thụ để xử lý dữ liệu bộ nhớ trên PC.
9. Máy in mini nhiệt để in dữ liệu đo qua cổng RS232.
Thông số kỹ thuật
Trưng bày:LCD 128 × 64 với đèn nền LED.
Phạm vi đo:0,75mm ~ 300,0mm (0,03 inch ~ 11,8 inch)
Vận tốc âm thanh:1000m / s ~ 9999m / s (0,039 ~ 0,384in / Laus
Độ phân giải màn hình:0,01mm hoặc 0,1mm (thấp hơn 100,0mm)
0,1mm (hơn 99,99mm)
Sự chính xác: ± (0,5% Độ dày +0,02) mm, tùy thuộc vào Vật liệu và điều kiện
Các đơn vị:Đơn vị số liệu / Imperial có thể lựa chọn.
Giới hạn dưới cho ống thép:
Đầu dò 5 MHz: F20mm Phiên bản 3.0mm (F0.8 .0.12 inch)
Đầu dò 10 MHz: F20mm Phiên bản 3.0mm (F0.6] 0,08 inch)
Nguồn năng lượng:2 chiếc có kích thước 1,5V AA, pin.100 giờ hoạt động thông thường (tắt đèn nền LED).
Giao tiếp: Cổng nối tiếp RS232
Kích thước phác thảo: 150mm × 74mm × 32mm
Cân nặng: 238 g
Bốn lần đo mỗi giây cho phép đo điểm đơn,
Bộ nhớ cho tối đa 5 tệp (tối đa 100 giá trị cho mỗi tệp) của các giá trị được lưu trữ

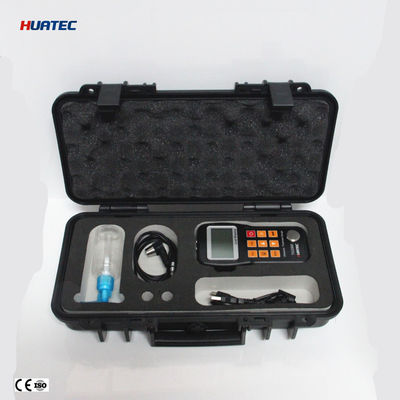

Cấu hình cho máy đo / kiểm tra độ dày siêu âm TG-3300
|
|
Không |
Mục |
Định lượng |
Ghi chú |
|
Cấu hình chuẩn |
1 |
Cơ thể chính |
1 |
|
|
2 |
Đầu dò |
1 |
Mẫu: N05 |
|
|
3 |
Khớp nối |
1 |
|
|
|
4 |
Hộp đựng dụng cụ |
1 |
|
|
|
5 |
Hướng dẫn vận hành |
1 |
|
|
|
6 |
Pin kiềm |
2 |
Kích thước AA |
|
|
Không bắt buộc Cấu hình |
7 |
Đầu dò: N02 |
|
Phụ lục A |
|
số 8 |
Đầu dò: N07 |
|
||
|
9 |
Đầu dò: HT5 |
|
||
|
10 |
Máy in nhiệt mini |
1 |
|
|
|
11 |
Cáp in |
1 |
||
|
12 |
Phần mềm DataPro |
1 |
||
|
13 |
Cáp truyền thông |
1 |
Đầu dò tùy chọn cho máy đo / kiểm tra độ dày siêu âm TG-3300 (Phụ lục A):
|
Mô hình |
Freq. Freq. MHz MHz |
Diam. Diam. Min. Tối thiểu |
Phạm vi đo |
Giơi hạn dươi |
Sự miêu tả |
|
N02 |
2 |
14 |
3.0mm-300.0mm (bằng thép) |
20 |
Đối với vật liệu dày, suy hao cao hoặc tán xạ cao |
|
N05 |
5 |
10 |
1.2mm-230.0mm (bằng thép) |
20 mm × 3.0mm |
Đo lường bình thường |
|
N05 / 90 ° |
5 |
10 |
1.2mm-230.0mm (bằng thép) |
20 mm × 3.0mm |
Đo lường bình thường |
|
N07 |
7 |
6 |
0,75mm-80,0mm (bằng thép) |
15mm × 2.0mm |
Đối với ống mỏng hoặc đo độ dày thành ống cong nhỏ |
|
HT5 |
5 |
2 |
3 mm-200mm (bằng thép) |
30 |
Để đo nhiệt độ cao (lên đến 300oC) |
