A scan B scan 0.001mm htigh resolution penetrating coating siêu âm thickness gauge

Máy đo độ dày siêu âm xuyên lớp phủ độ phân giải cao 0.001mm A & B

TG-5700 là một loại máy đo độ dày kỹ thuật số siêu âm độ chính xác cao cầm tay mới với quét A/B. Nó áp dụng nguyên tắc đo độ dày siêu âm dựa trên phản xạ xung. Nó phù hợp để đo độ dày vật liệu có thể làm cho sóng siêu âm truyền trong đó với tốc độ không đổi và nhận được phản xạ từ mặt sau của nó. Độ phân giải đo là 0,001mm và phạm vi đo mỏng nhất là 0,15mm (thép).

Sản phẩm này có thể đo chính xác các tấm và các bộ phận đã qua xử lý. Mặt khác, nó có thể theo dõi mức độ mỏng đi của đường ống và bình chịu áp lực trong thiết bị sản xuất sau khi bị ăn mòn trong quá trình sử dụng. Nó có thể được sử dụng trong dầu khí, công nghiệp hóa chất, luyện kim, đóng tàu, hàng không vũ trụ, năng lượng và các lĩnh vực khác.

Sản phẩm này tuân thủ các tiêu chuẩn sau: Thông số kỹ thuật hiệu chuẩn cho máy đo độ dày siêu âm (JJF 1126-2004).

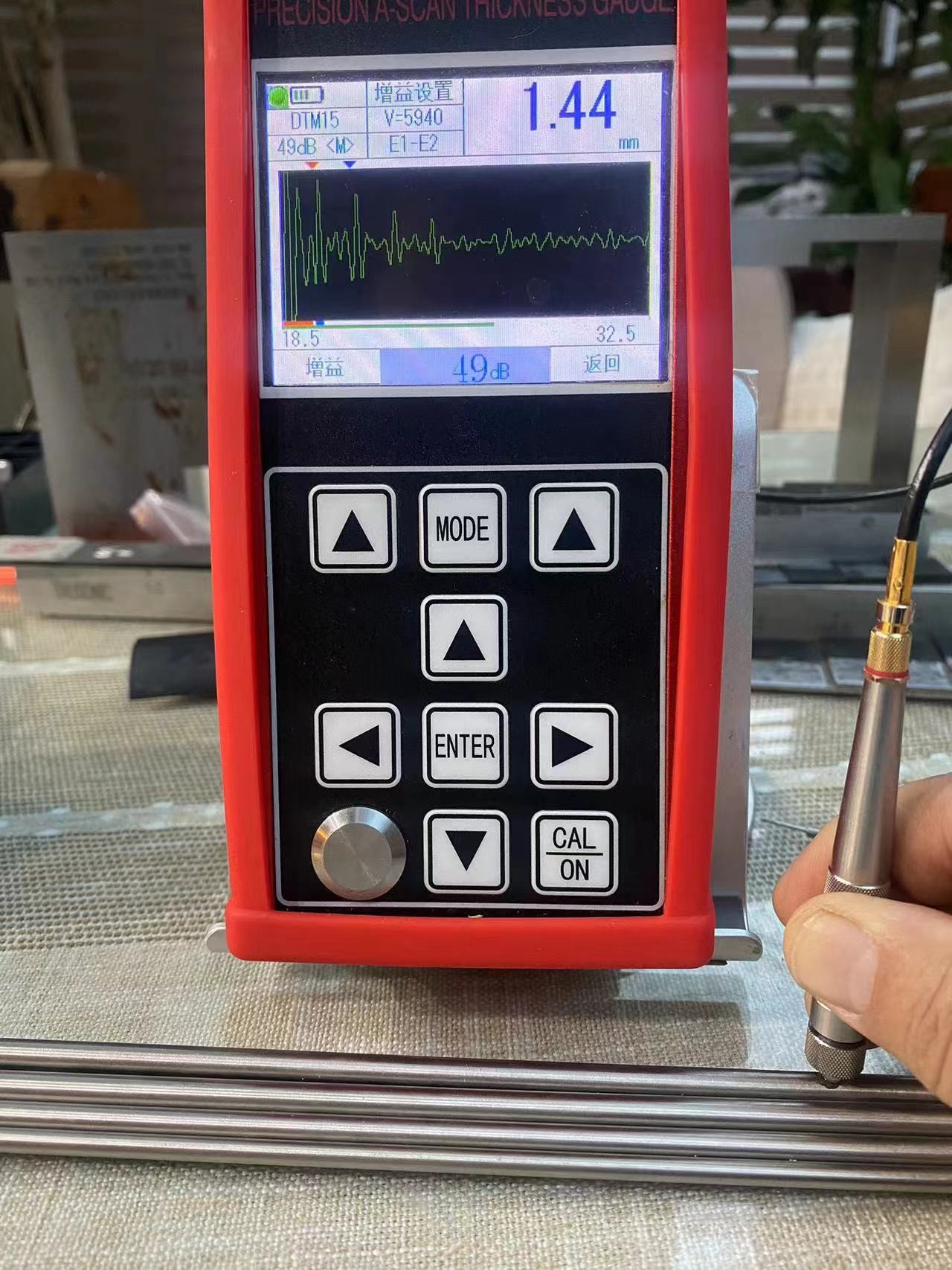

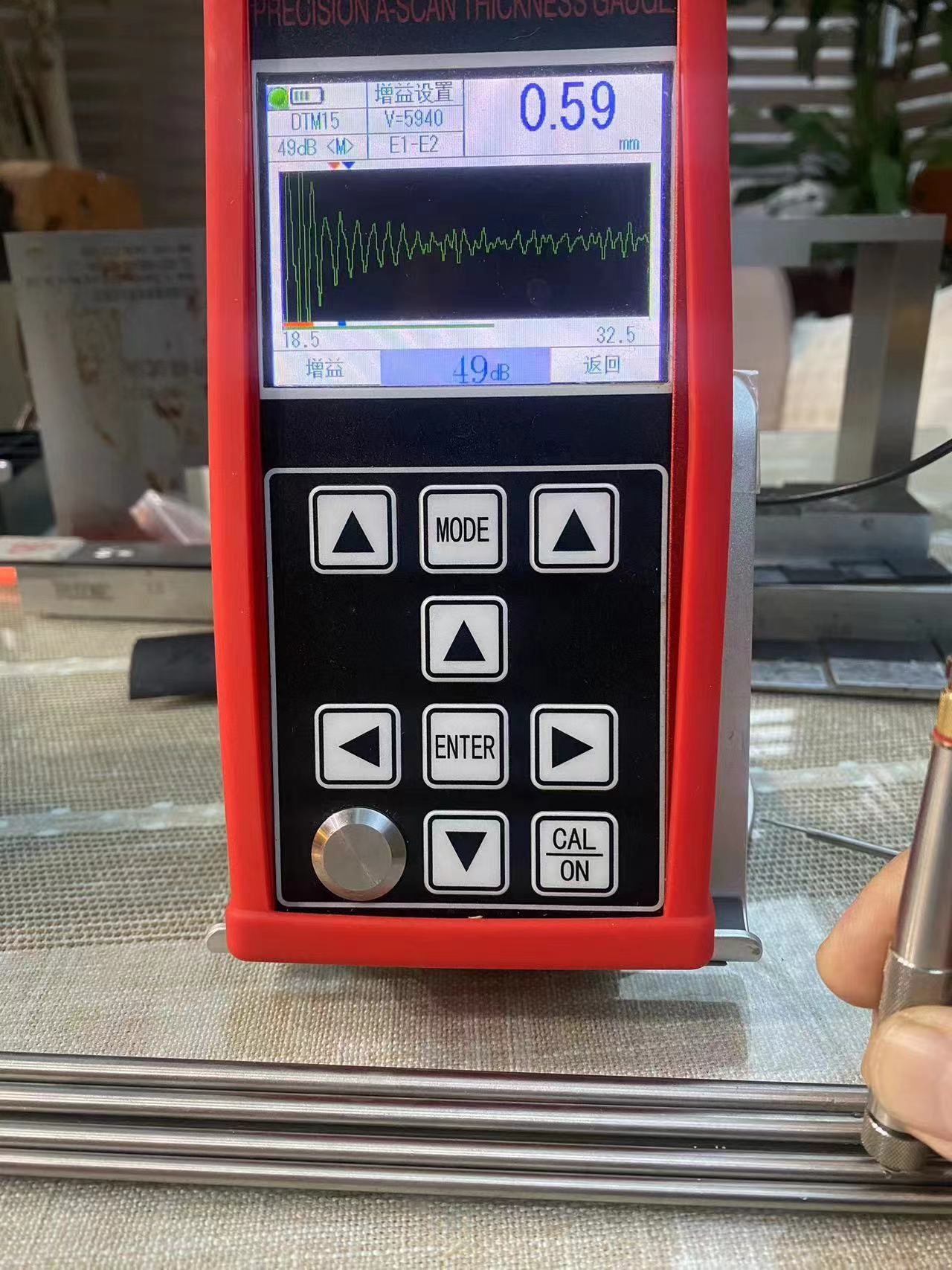

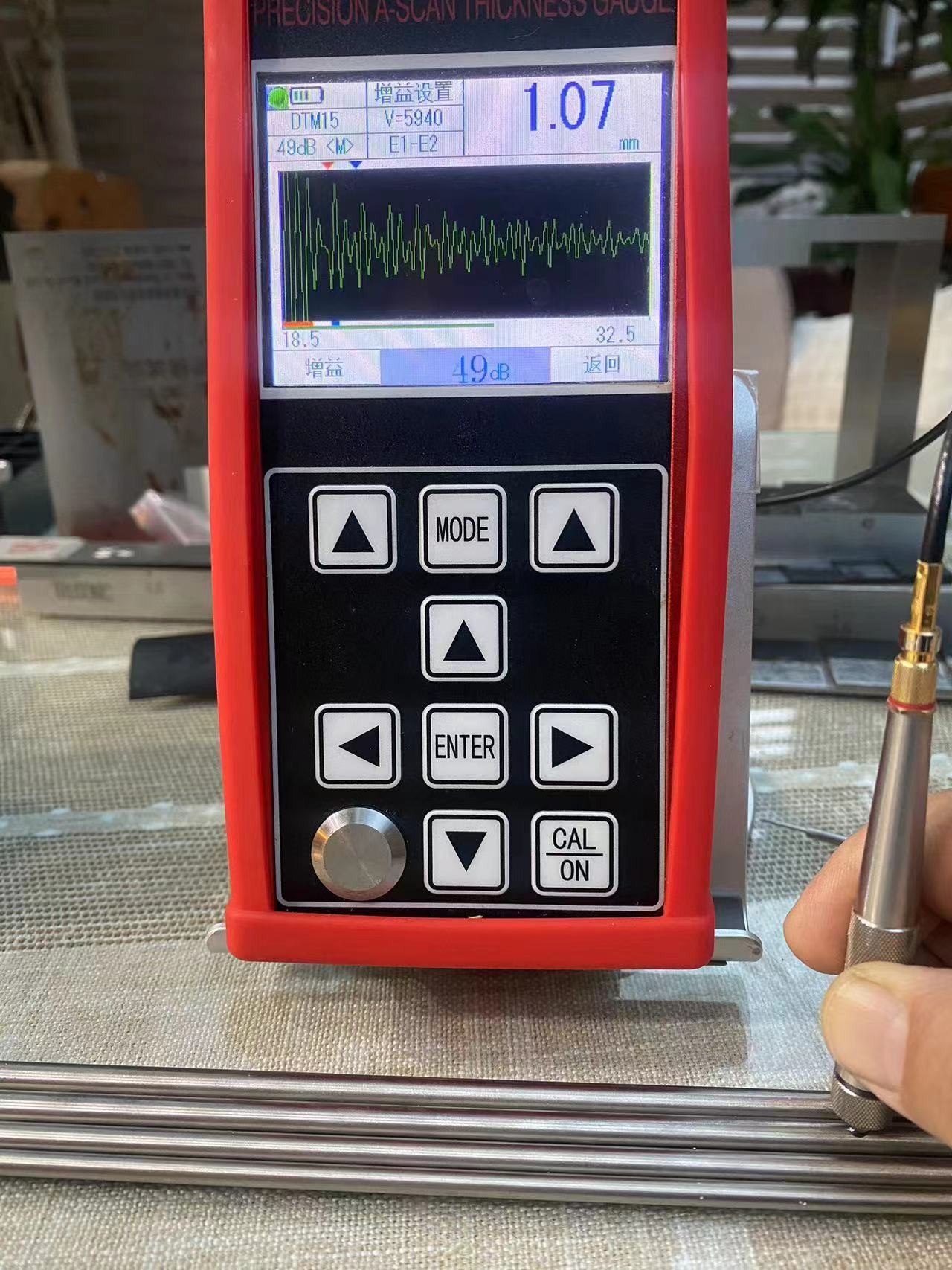

● Sản phẩm này có chế độ quét A, chế độ quét B và chế độ hiển thị số;

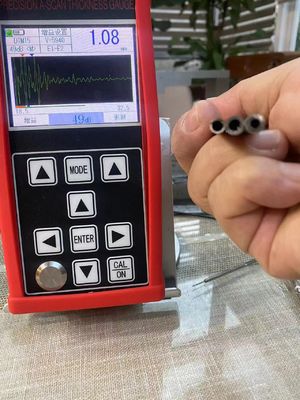

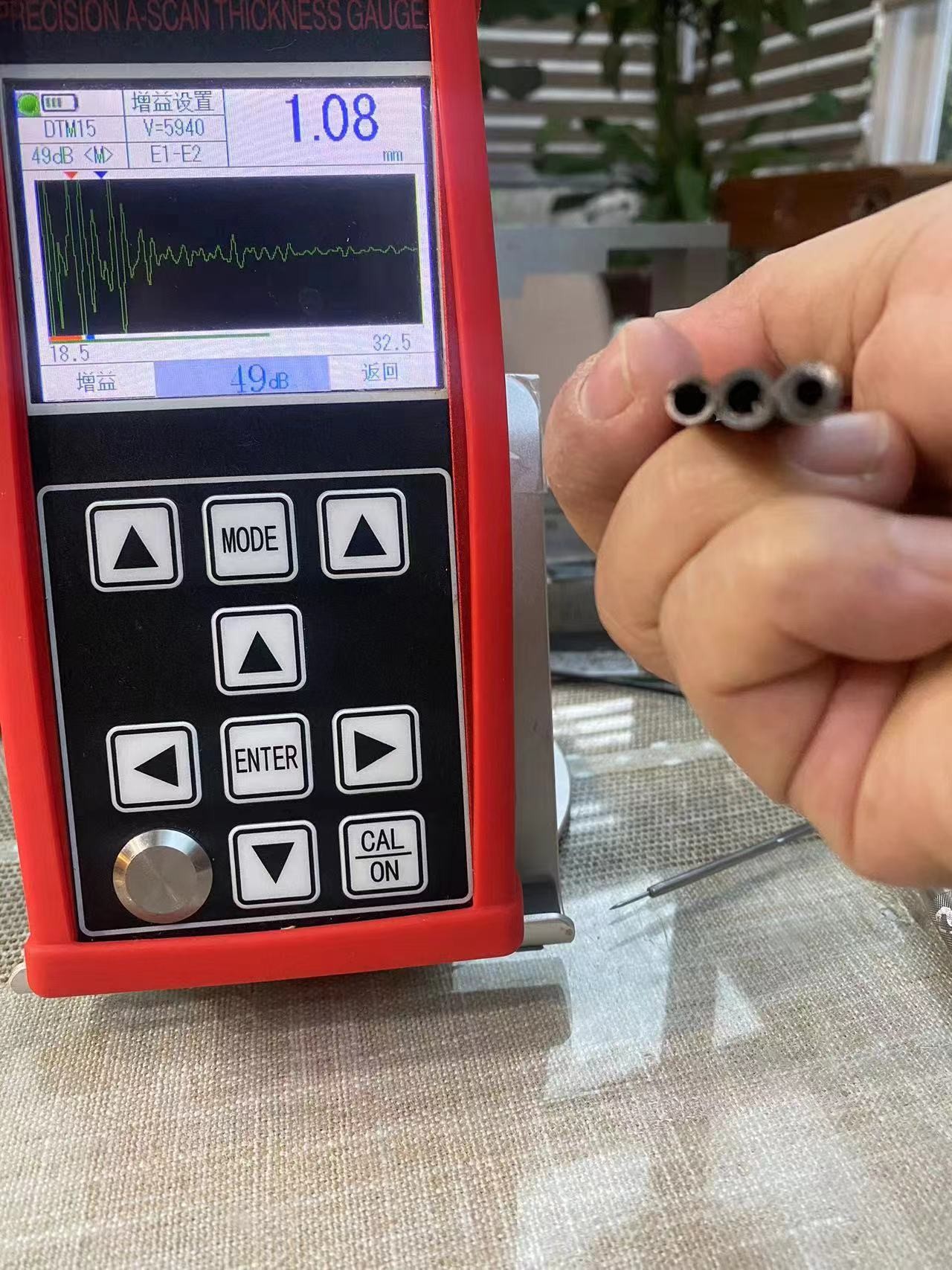

● Phạm vi đo rộng và công nghệ "đa vọng" độc đáo được áp dụng để thực hiện phép đo các bộ phận siêu mỏng, với độ dày đo tối thiểu là 0,15mm (thép);

● Sản phẩm này có thể đo độ dày với độ chính xác cao và độ phân giải đo tối đa có thể đạt tới 0,001mm; Độ phân giải lặp lại có thể đạt ± 0,002mm;

● Nó có các chức năng xuyên lớp phủ và đo vọng đến vọng, được sử dụng để đo các vật liệu có lớp sơn và lớp phủ trên bề mặt;

● Nhiều chế độ đo: chế độ mb-e, E-E và me-e đáp ứng việc đo các phôi dày thông thường; Chế độ mỏng thực hiện phép đo các bộ phận mỏng;

● Các chế độ số bao gồm: chế độ giá trị độ dày thông thường, chế độ khác biệt / tỷ lệ giảm và chế độ giá trị tối đa;

● Hai chế độ tăng: tăng tự động / tăng thủ công;

● Có thể cài đặt tắt thủ công và tắt tự động, với chức năng tiết kiệm năng lượng;

● Nó hỗ trợ nhiều loại đầu dò, bao gồm đầu dò tinh thể kép và đầu dò tinh thể đơn, đồng thời hỗ trợ đầu dò tần số cao lên đến 20MHz;

● Nó hỗ trợ lưu trữ khối lượng lớn và có thể lưu trữ 100000 giá trị độ dày, 500 nhóm dạng sóng quét A và 500 nhóm dạng sóng quét B cùng một lúc;

● Màn hình LCD TFT-LCD màu 3,5 inch lớn với độ phân giải cao 320x240 (QVGA);

● Nó có nhiều phương pháp hiệu chuẩn, hỗ trợ hiệu chuẩn một điểm, hiệu chuẩn đa điểm và chế độ hiệu chuẩn thủ công, đồng thời có thể hiệu chuẩn tốc độ âm thanh và vị trí không của đầu dò cùng một lúc; Nó hỗ trợ hiệu chỉnh đường dẫn v của đầu dò tinh thể kép.

● Nó hỗ trợ chuyển đổi hệ mét và hệ Anh; Nó có thể chuyển đổi giữa đơn vị milimet và inch;

● Nó hỗ trợ hiển thị tiếng Anh.

Nó phù hợp để đo độ dày của kim loại (chẳng hạn như thép, gang, nhôm, đồng, v.v.), nhựa, gốm sứ, thủy tinh, nhựa, sợi thủy tinh và các chất dẫn siêu âm tốt khác.

Nguyên tắc đo độ dày siêu âm tương tự như đo sóng ánh sáng. Xung siêu âm do đầu dò phát ra đến đối tượng được đo và truyền trong đối tượng. Khi nó đến giao diện vật liệu, nó được phản xạ trở lại đầu dò. Độ dày của vật liệu được đo được xác định bằng cách đo chính xác thời gian truyền siêu âm trong vật liệu.

* Lưu ý: công ty có quyền thực hiện các sửa đổi kỹ thuật mà không cần thông báo trước.

Giao hàng tiêu chuẩn

Thiết bị chính TG-5700 1pc
Đầu dò phần tử đơn 2.5M Φ20, phạm vi thử nghiệm 4-1800mm 1pc
Chai chất ghép nối 1pc
Hộp đựng 1pc
Hướng dẫn sử dụng 1pc

Giấy chứng nhận hiệu chuẩn 1pc

Phụ kiện tùy chọn

Đầu dò khác nhau với tần số khác nhau, đầu dò đơn 8mm/10mm/12mm và đầu dò độ dày siêu âm TR

Các khối nêm bước khác nhau

Phần mềm dữ liệu PC

Bao bì

Bao bì: Gói xuất khẩu tiêu chuẩn, canton

Đầu dò tùy chọn:
