Bộ hiệu chuẩn rung số Bộ hiệu chuẩn đo rung Bộ phân tích rung Máy kiểm tra rungISO10816
Tần số(được điều chỉnh liên tục): 10 đến 1280Hz+0.01%
Ứng dụng cho bộ hiệu chuẩn rung ISO10816 HG-5020i:
1. Có thể được sử dụng để hiệu chuẩn gia tốc rung động, tốc độ và độ gần của bộ chuyển đổi và cũng là một các dụng cụ đo rung động. tín hiệu sinus tiêu chuẩn ở tần số 10, 20, 40, 80, 160, 320,640 và 1280 Hz
2Có thể được tạo ra từ bộ hiệu chuẩn các khuếch đại của gia tốc, vận tốc và di dời
3Có thể được xác định thông qua các điện áp và hiển thị trên màn hình kỹ thuật số.
4Bộ hiệu chuẩn rung.HG-5020i kết hợp máy phát tín hiệu sinus, bộ khuếch đại công suất, bộ chuyển đổi tiêu chuẩn và máy rung trong một và có thể sử dụng với khối lượng nhỏ, độ chính xác cao và dễ vận hành.Nó có thể được sử dụng trong phòng thí nghiệm hoặc tại chỗ.
5Tiêu chuẩn quốc tế: ISO10816

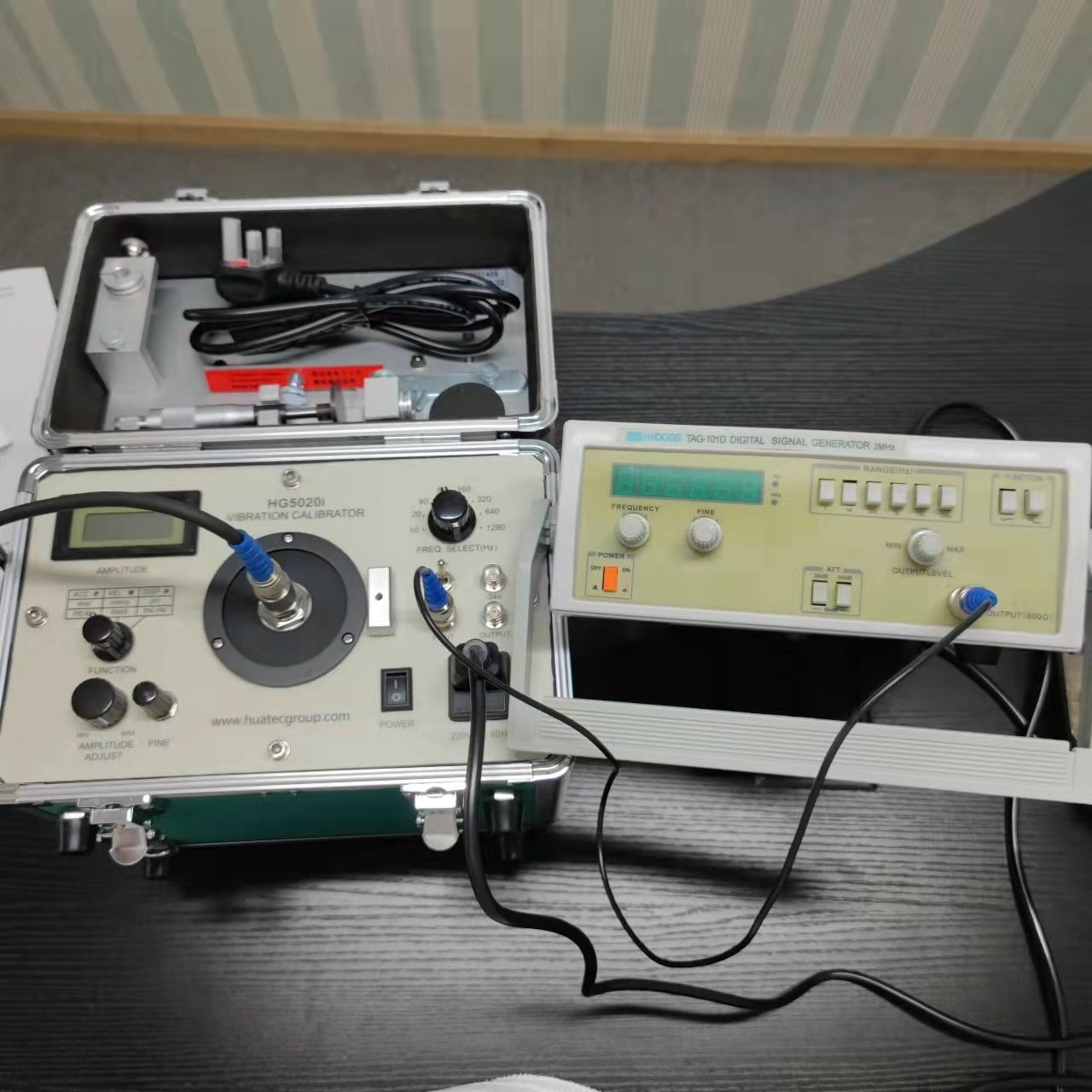

6.Thường xuyên điều chỉnh khi sử dụng máy phát tín hiệu bên ngoài, dải tần số có thể từ 1Hz đến 10kHz

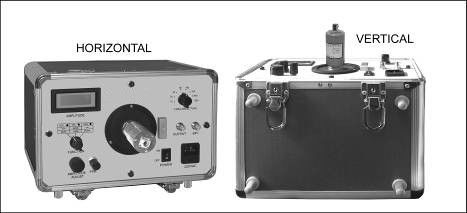

Có thể được sử dụng để hiệu chỉnh máy đo gia tốc rung động, tốc độ và độ gần của bộ chuyển đổi và cũng là một các dụng cụ đo rung động.640 và 1280 Hz có thể được tạo ra từ bộ hiệu chuẩnNó cũng có một ổ cắm cho đầu vào từ một máy phát tín hiệu bên ngoài cho bất kỳ tần số rung động và thậm chí tín hiệu quét.có thể được xác định thông qua các điện áp và hiển thị trên màn hình kỹ thuật sốHoặc rung ngang hoặc dọc có thể được tạo ra.
HG-5020i kết hợp máy phát tín hiệu sinus, bộ khuếch đại công suất, bộ chuyển đổi tiêu chuẩn và máy rung trong một và có thể sử dụng với khối lượng nhỏ, độ chính xác cao và dễ dàng vận hành.Nó có thể được sử dụng trong phòng thí nghiệm hoặc tại chỗ.
Tiêu chuẩn: JJG 1062-2010.
Phạm vi rung động tối đa và tải trọng tối đa
|
Wt
Tần số |
<100g | <250g | <650g | ||||||
| a(m/S2) | v(mm/S) | d(μm) | a(m/S2) | v(mm/S) | d(μm) | a(m/S2) | v(mm/S) | d(μm) | |
| 10Hz | 2.5 | 28 | 1300 | 3.5 | 40 | 1800 | 4 | 45 | 2000 |
| 20Hz | 15 | 85 | 1900 | 10 | 60 | 1300 | 5 | 28 | 640 |
| 40Hz | 60 | 170 | 2000 | 35 | 100 | 1100 | 12 | 35 | 380 |
| 80Hz | 100 | 141 | 800 | 40 | 60 | 320 | 14 | 20 | 110 |
| 160Hz | 75 | 53 | 150 | 35 | 25 | 70 | 12 | 8.5 | 24 |
| 320Hz | 50 | 18 | 25 | 30 | 10 | 15 | 10 | 3.5 | 5 |
| 640Hz | 30 | 5 | 3 | 20 | 3.5 | 2 | 6 | 1 | * |
| 1280Hz | 23 | 2 | * | 10 | 0.9 | * | 5 | 0.4 | * |
Kích thước:280 x 180 x 250 mmTrọng lượng tổng:10 kg
Nhiệt độ: Hoạt động:0oC đến 50oCLưu trữ:- 20oC đến 70oC
Sức mạnh:220Vac (110Vac tùy chọn)
Tính tuyến tính của đầu dò gần
Prode: 5mm và 8mm thăm dò phạm vi: 0 ~ 2.0mm
Hiển thị:31/2Hiển thị số liệu cho gia tốc, vận tốc hoặc dịch chuyển
Lưu ý: Với tần số cao hơn, giá trị dịch chuyển rung rất nhỏ vì vậy sẽ không có tín hiệu rung phát ra từ bộ hiệu chuẩn.
|
1
Thang cố định
|
2
Micrometer trục |
|
3
Công cụ để sửa cảm biến |
4
Bảng thử nghiệm |
|
5
M5 Vít cố định |
6
M5-M8 Vít chuyển tiếp |
|
7
M5-M10 Vít chuyển tiếp |
|
Kích thước:280 x 180 x 250 mm
Trọng lượng:20lb,9kg
Nhiệt độ: Hoạt động:0oC đến 50oC
Lưu trữ:- 20oC đến 70oC
Độ ẩm:90% không ngưng tụ

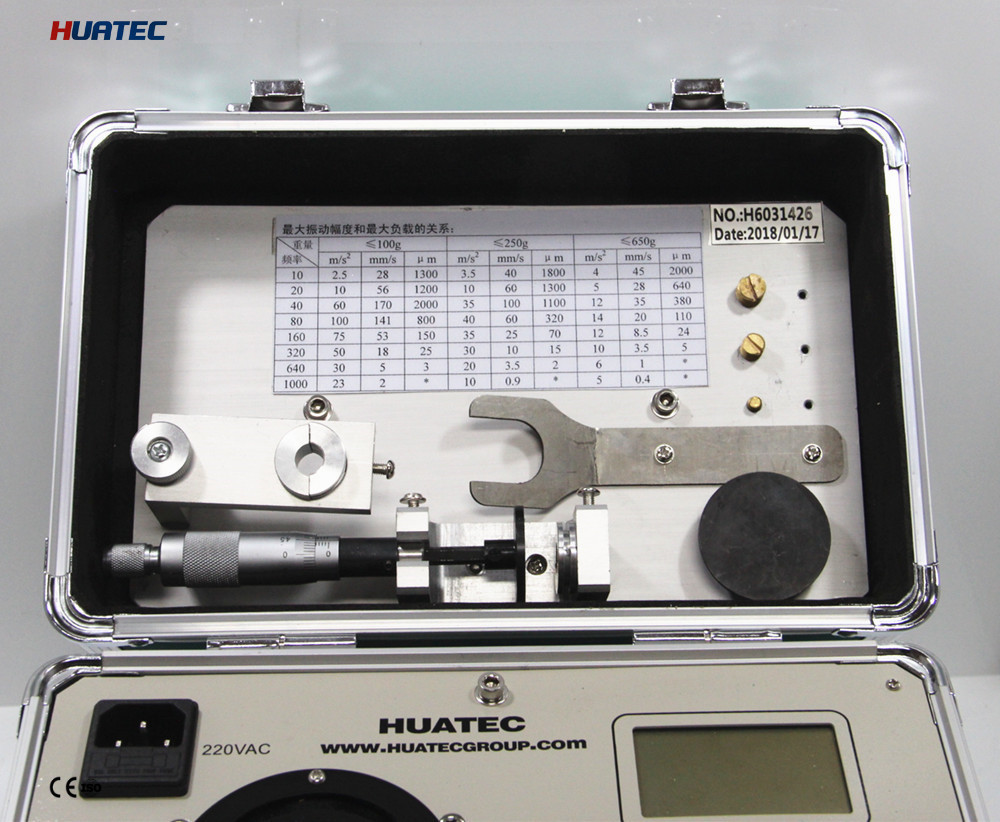

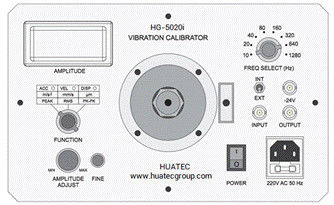

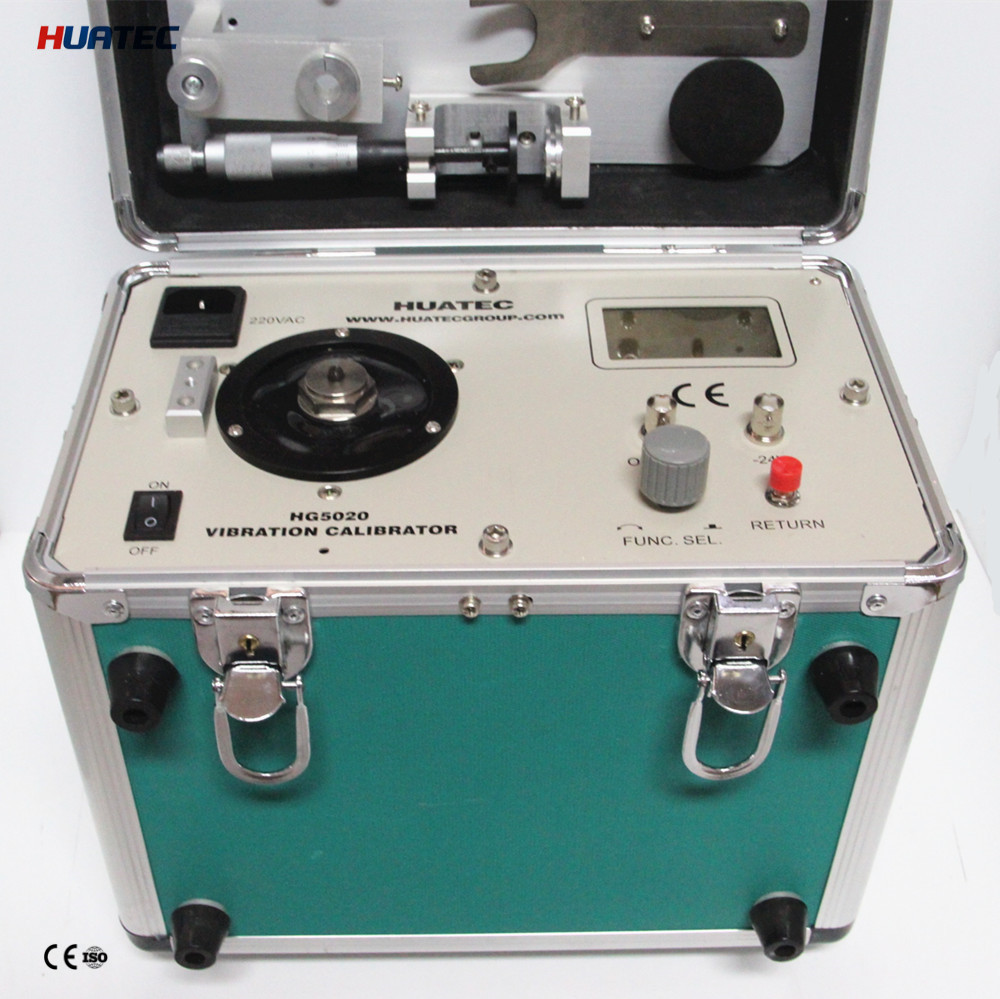

Bảng điều khiển của Bộ hiệu biến rung HG-5020i được hiển thị như sau:
1 Hiển thị âm thanh rung đầu ra Hiển thị âm thanh của các tín hiệu rung đầu ra khác nhau của bộ hiệu chuẩn
2 Điện tích hiệu chuẩn
3 Phương thức chọn công tắc Chuyển đầu ra của bộ hiệu chuẩn sang gia tốc, vận tốc hoặc dịch chuyển
4 Potentiometer để điều chỉnh âm thanh đầu ra
Điều chỉnh điện áp để thay đổi độ xoay rung đầu ra
5 Điều chỉnh âm thanh rung ra từ từ
6 Bảng để cố định bộ chuyển đổi được hiệu chuẩn
7 lỗ dây để cố định chân của đầu dò gần
Trong quá trình hiệu chuẩn của đầu dò gần, giá đỡ của bộ chuyển đổi được cố định trên bảng điều khiển thông qua lỗ dây này.
8 Chuyển nguồn 220 VAC
9 Khung cắm cho nguồn điện 220 V AC
Được sử dụng để kết nối nguồn điện 220 V AC.
10. ổ cắm cho đầu ra điện
Để theo dõi hình dạng sóng của tín hiệu đầu ra của bộ khuếch đại công suất của bộ hiệu chuẩn.
11 Cắm đầu ra của điện áp 24 V
Cung cấp điện ở mức 24 V cho proximitor trong quá trình hiệu chuẩn của đầu dò gần.
12 Chuyển đổi chọn tần số
