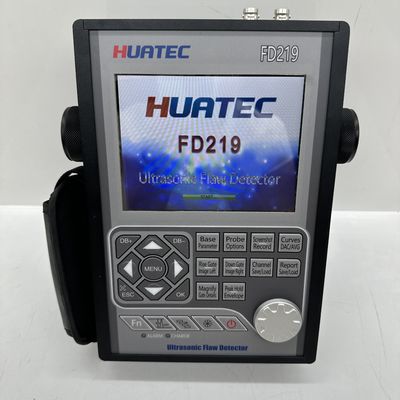

Máy ghi video DAC AVG Tự động hiệu chỉnh siêu âm Máy dò khuyết tật kim loại FD219
Máy dò khuyết tật HUATEC FD219 này là máy phát hiện khuyết tật siêu âm kỹ thuật số công nghiệp di động có thể phát hiện, định vị, đánh giá và chẩn đoán các khuyết tật khác nhau (vết nứt, tạp chất, lỗ chân lông, v.v.) trong phôi một cách nhanh chóng, thuận tiện, không bị hư hỏng và chính xác. Nó có thể được sử dụng cả trong phòng thí nghiệm và trên công trường kỹ thuật. Dụng cụ này có thể được sử dụng rộng rãi trong sản xuất, luyện kim sắt thép, gia công kim loại, công nghiệp hóa chất và các lĩnh vực khác yêu cầu phát hiện khuyết tật và kiểm soát chất lượng. Nó cũng được sử dụng rộng rãi trong kiểm tra an toàn trực tuyến và đánh giá cuộc sống trong lĩnh vực hàng không vũ trụ, vận tải đường sắt, nồi hơi và bình chịu áp lực, v.v.
Thiết bị này có thể được sử dụng rộng rãi trong việc định vị và định cỡ các vết nứt ẩn, khoảng trống, chỗ đứt và các điểm gián đoạn tương tự trong các mối hàn, vật rèn, phôi thép, trục, trục, bể chứa và bình áp lực, tua-bin và các bộ phận kết cấu.
Phần cứng cốt lõi được thiết kế với ARM+FPGA và phần mềm sử dụng hệ điều hành đa nhiệm có độ tin cậy cao, giúp cải thiện đáng kể chức năng, tính di động, độ bền và độ tin cậy của thiết bị.
Nhạc cụ này sử dụng menu chính-phụ và được thiết kế với các phím tắt và núm xoay kỹ thuật số. Nhạc cụ này nhẹ và di động, có thể cầm bằng một tay.
Màn hình LCD LCD nhiều màu độ phân giải cao (640 × 480 pixel) đầy đủ kỹ thuật số. Màn hình hiển thị dạng sóng tinh tế và nhân văn hơn.
4 kiểu giao diện vận hành có thể được lựa chọn theo môi trường.
Màn hình LCD cập nhật nhanh 60 Hz. Có thể hiển thị các thay đổi dạng sóng tinh tế.
Độ sáng LCD có thể được đặt tự do.
Vỏ kim loại hoàn toàn bằng nhôm chắc chắn và bền, hiệu suất che chắn điện từ rất tốt.
Khung giảm chấn xoay 360 độ và vỏ bọc cao su rất dễ sử dụng.
Mặt kính cường lực, cực kỳ cứng, chống mài mòn và chống trầy xước
Ảnh chụp màn hình thời gian thực của tất cả các trang và báo cáo phát hiện lỗ hổng, đồng thời lưu chúng dưới dạng ảnh BMP vào đĩa U, có thể được đặt thành ảnh màu hoặc thang độ xám.
Xuất báo cáo phát hiện lỗ hổng dưới dạng tệp PDF và lưu vào đĩa U để dễ dàng lưu trữ và in.
Tất cả nội dung của tệp PDF có thể được tùy chỉnh theo nhu cầu của người dùng.
Có thể xem ảnh BMP và tệp PDF trên máy tính hoặc điện thoại di động.
Lên đến 15000mm bằng thép; phạm vi có thể lựa chọn trong các bước cố định hoặc biến đổi liên tục. Thích hợp để sử dụng trên các khối lượng lớn và trong các phép đo có độ phân giải cao.
Năng lượng xung có thể lựa chọn trong số 100V, 200V, 250V, 300V, 350V, 400V và 500V.
Độ rộng xung có thể điều chỉnh từ 0,1µs đến 0,5 µs để phù hợp với các đầu dò có tần số khác nhau.
Tần số lặp lại xung có thể điều chỉnh từ 20 Hz đến 2 KHz.
Giảm xóc có thể lựa chọn trong số 50Ω, 150Ω, 250Ω và 500Ω để có hiệu suất đầu dò tối ưu
Lựa chọn đầu dò: đầu dò tinh thể đơn, đầu dò tinh thể kép, đầu dò góc đặc biệt, đầu dò xuyên thấu, đầu dò leo núi.
Lấy mẫu: Bộ chuyển đổi AD 16 chữ số ở tốc độ lấy mẫu 320 MHz
Chỉnh lưu: Nửa sóng dương, Nửa sóng âm, Toàn sóng và RF
Băng thông tương tự: Khả năng 0,2 MHz đến 20 MHz với dải tần có thể lựa chọn (được thiết bị tự động đặt) để phù hợp với đầu dò để có hiệu suất tối ưu.
Độ lợi: 0 dB đến 110 dB có thể điều chỉnh theo các bước có thể lựa chọn 0,1 dB, 2 dB, 6 dB.
Hai cổng hoàn toàn độc lập cung cấp nhiều tùy chọn đo lường độ cao hoặc khoảng cách tín hiệu bằng cách sử dụng kích hoạt đỉnh.
Chế độ echo-to-echo cho phép định vị cổng chính xác cho các tín hiệu cực kỳ gần nhau.
Cổng bắt đầu: Thay đổi trên toàn bộ phạm vi hiển thị
Độ rộng cổng: Thay đổi từ đầu cổng đến cuối phạm vi hiển thị
Chiều cao cổng: Thay đổi từ 0 đến 99% Chiều cao toàn màn hình
Cảnh báo: Ngưỡng dương/âm với đèn LED Flash.
Thiết bị được tích hợp bộ nhớ dung lượng lớn, dữ liệu và tập tin sẽ không bị mất do mất điện của thiết bị.
Bộ nhớ 500 tập tin kênh để lưu trữ các thiết lập hiệu chuẩn và thông số đầu dò.
Bộ nhớ gồm 1000 tệp báo cáo sóng để lưu trữ cài đặt và sóng A-Scan.
Tất cả các tập tin có thể được lưu trữ, gọi lại và xóa.
Cài đặt kênh và tệp báo cáo có thể được xuất qua đĩa nhớ và thông tin cũng có thể được lưu trữ với số lượng không giới hạn qua bộ nhớ USB.
Trình ghi video rất hữu ích trong nhiều tình huống, rất thuận tiện cho những ai muốn phân tích các hoạt động thăm dò sau này.
Thiết bị có thể ghi lại quá trình kiểm tra và lưu dưới dạng tệp video, có thể phát lại thông qua thiết bị hoặc phần mềm đặc biệt. Nó hỗ trợ tối đa 10 tệp video và mỗi tệp video có thể dài tối đa 5 phút.
Nếu bạn chọn lưu file video vào đĩa nhớ thì số lượng và thời lượng của file video sẽ không bị giới hạn.
Việc ghi lại và phát lại quá trình thử nghiệm mang lại sự thuận tiện lớn cho việc nghiên cứu và phân tích phát hiện lỗ hổng trong tương lai.
Phát lại video hỗ trợ các chức năng tạm dừng, tua đi nhanh, tua lại nhanh và dừng.
Chức năng
Đồng hồ thời gian thực
Đồng hồ dụng cụ tiếp tục chạy theo dõi thời gian.
Giao tiếp
Hai cổng USB2.0 tốc độ cao. Có thể chọn hai chế độ USB: U-DISK và U-BRIDGE. Ở chế độ U-DISK, các tệp Cấu hình kênh, tệp báo cáo lỗi, ảnh chụp màn hình và phim đã ghi có thể được lưu vào U-DISK. Ở chế độ U-BRIDGE, thiết bị trao đổi dữ liệu với DataPro Software.
Ắc quy
Tích hợp pin lithium-ion dung lượng lớn và hiệu suất cao.
Thời gian làm việc liên tục hơn 12 giờ. Thời gian sạc lại thông thường là 4-6 giờ.
Nhô lên
Việc điều chỉnh vận hành được thực hiện dễ dàng và nhanh chóng bằng núm xoay.
nâng cấp phần mềm
Phần mềm có thể dễ dàng nâng cấp thông qua U-DISK. Việc nâng cấp sẽ không gây hư hỏng cho máy.
Dọc: 0,25% FSH, Độ chính xác của bộ khuếch đại +/- 1 dB.

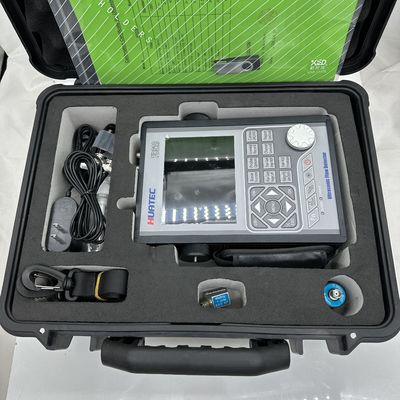

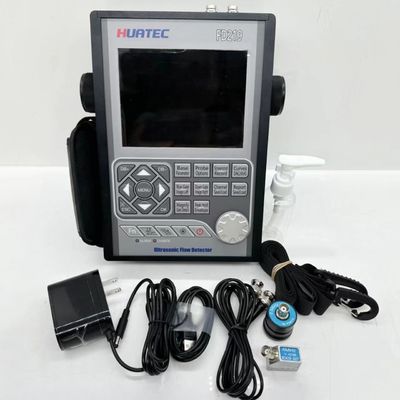

Gói tiêu chuẩn: Máy chủ, Đầu dò thẳng 2,5 MHz 20 mm, Đầu dò góc 4 MHz 8X9 60 độ, Cáp kết nối đầu dò, Bộ đổi nguồn & Cáp, Phần mềm PC, Cáp giao tiếp, Hướng dẫn sử dụng, Chứng chỉ hiệu chuẩn, Hộp đựng dụng cụ
Phụ kiện tùy chọn
Đầu dò thẳng (5MHZ-ф20)
Đầu dò thẳng (2.5MHZ-ф20)
Đầu dò thẳng (2,25MHZ-ф20)
Đầu dò thẳng (1MHZ-ф20)
Đầu dò góc (4MHZ-45degree, 8*9mm)
Đầu dò góc (4MHZ-60degree, 8*9mm)
Đầu dò góc (4MHZ-70degree, 8*9mm)
Đầu dò góc (4MHZ-80degree, 8*9mm)
Đầu dò góc (2MHZ-45degree, 8*9mm)
Đầu dò góc (2MHZ-60degree, 8*9mm)
Đầu dò góc (2MHZ-70degree, 8*9mm)
Đầu dò góc (2MHZ-80degree, 8*9mm)
Đầu dò T/R (5MHz-ф20mm, tiêu cự 15mm)
Đầu dò T/R (2.5MHz-ф20mm, tiêu cự 15mm)
Cáp kết nối với đầu dò (BNC-BNC)
Cáp kết nối với đầu dò (BNC-Lemo 00)
Cáp kết nối với đầu dò (Lemo 01-BNC)
Cáp kết nối với đầu dò (Lemo 01-Lemo 00)
Pin lithium ion
Bộ đổi nguồn (4A/9V)
Cáp điện
Bao da
Khối kiểm tra V1
Khối kiểm tra V2
Khối kiểm tra DAC, ASME, v.v.
Dây đeo
Răng xanh
