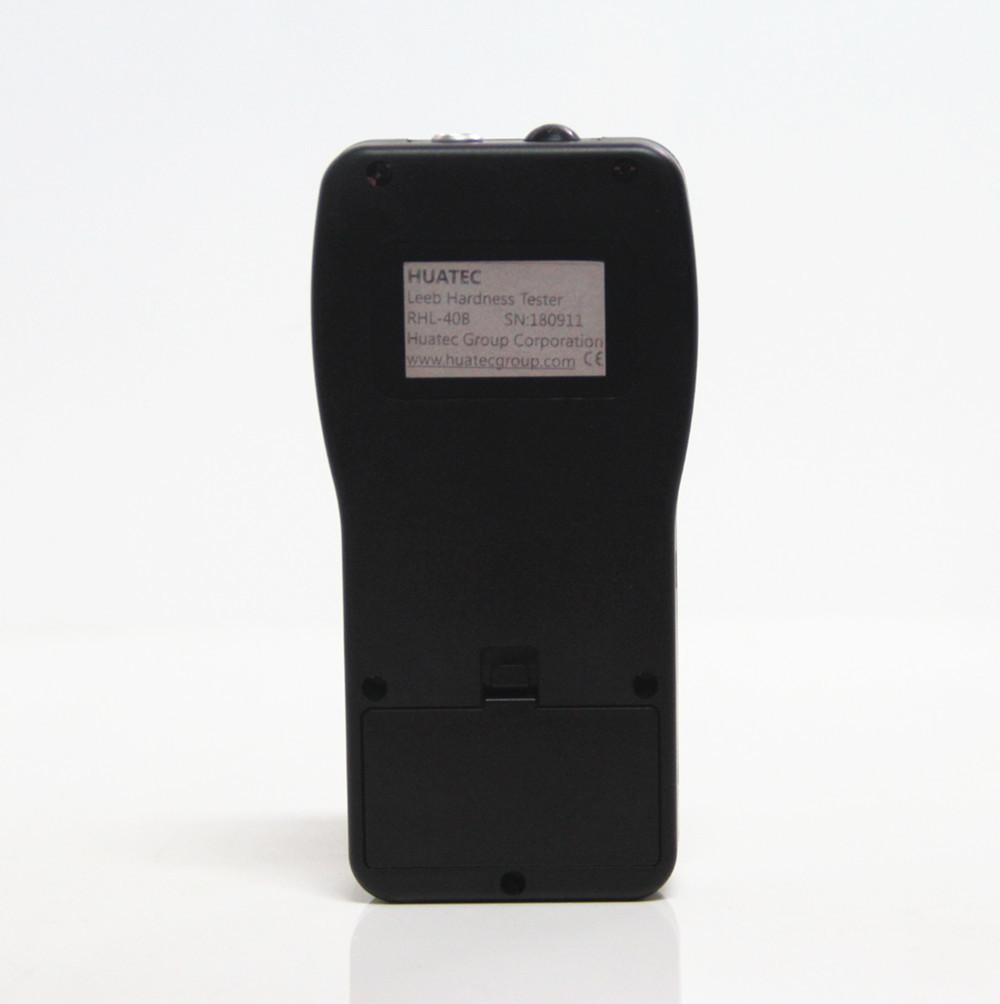

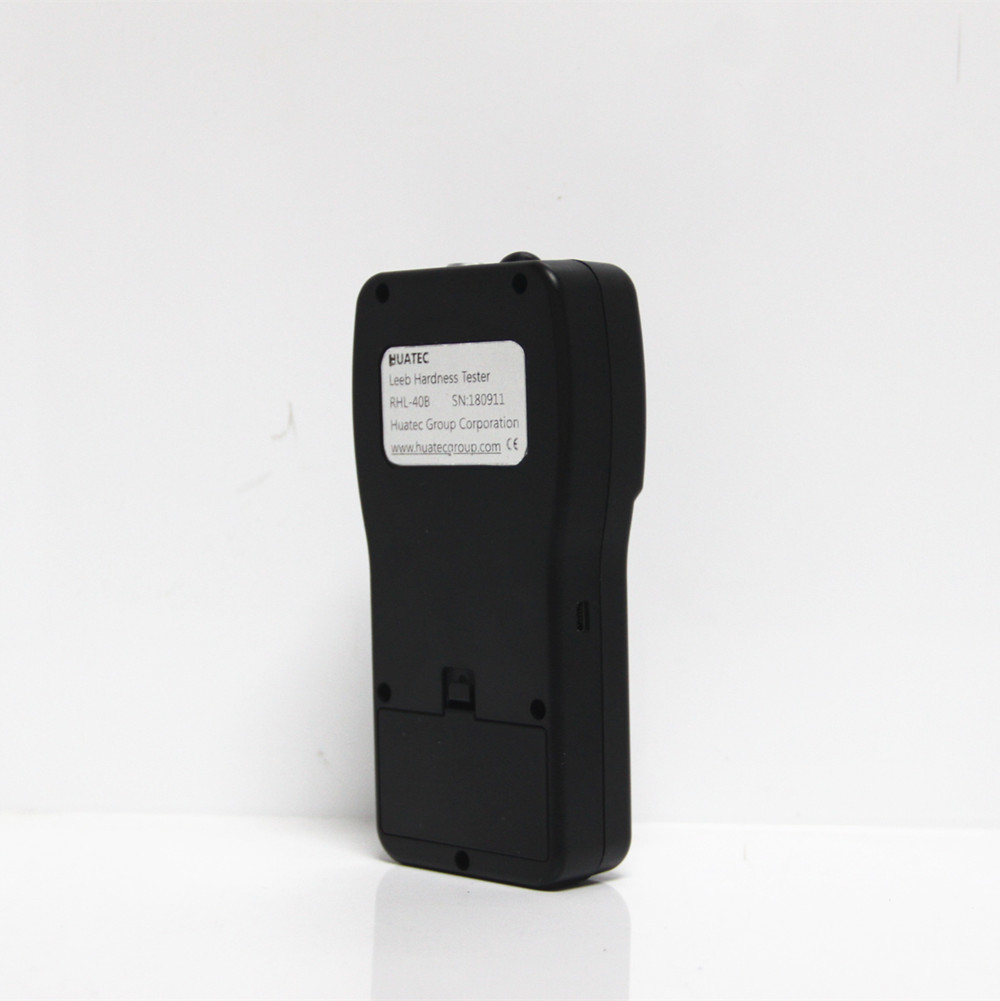

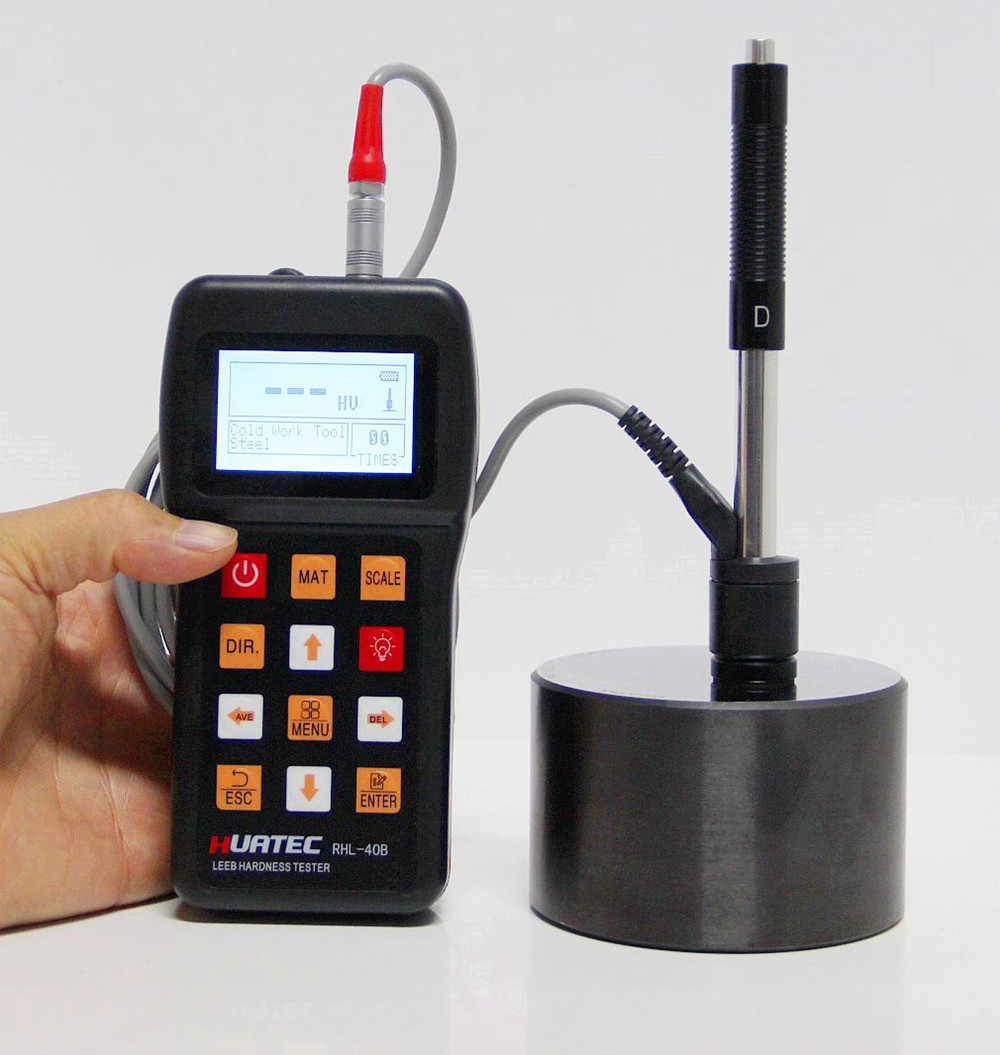

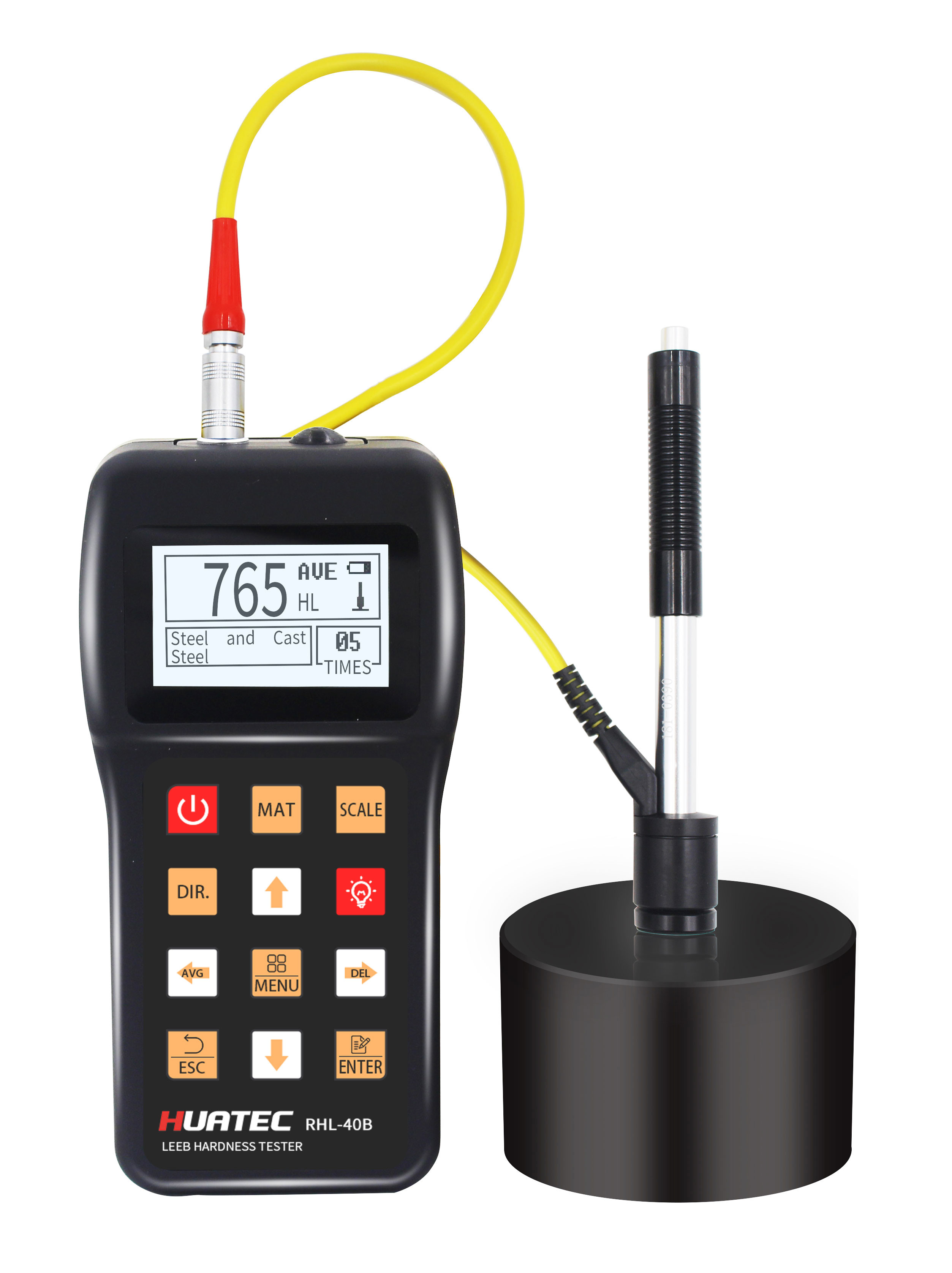

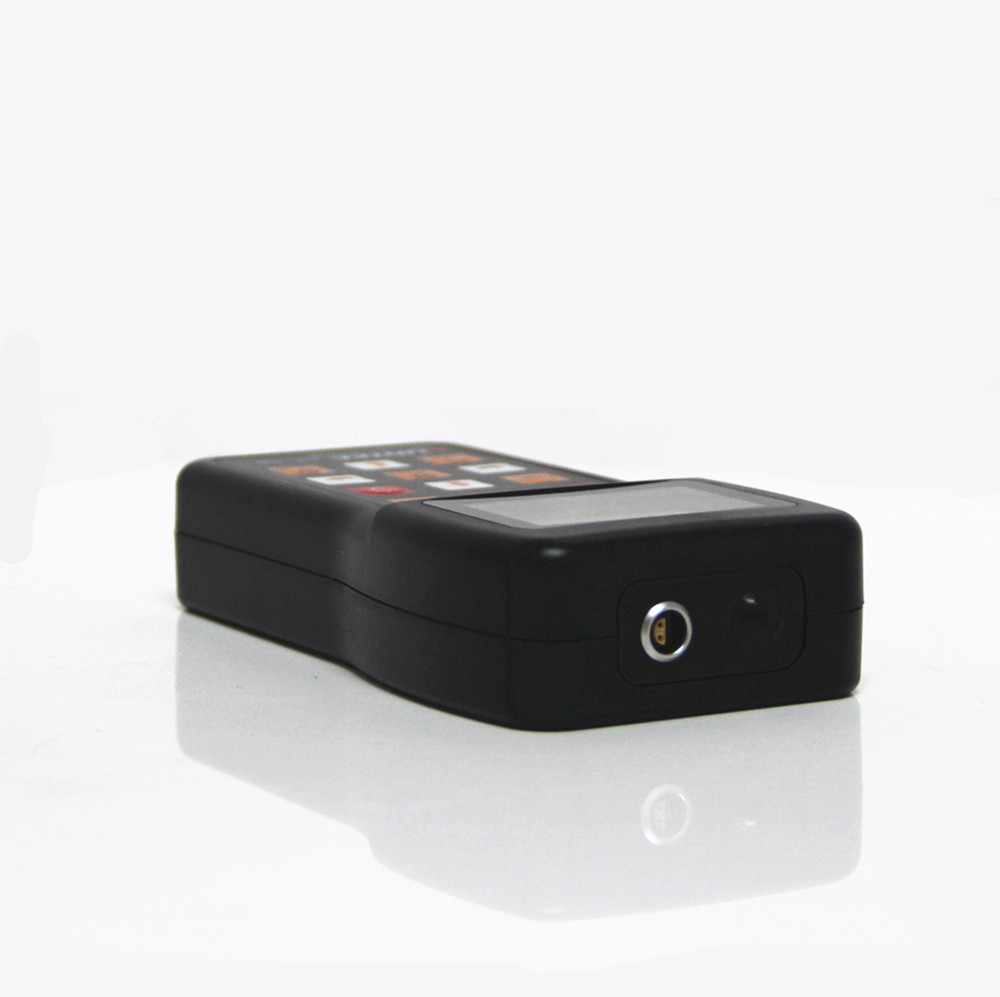

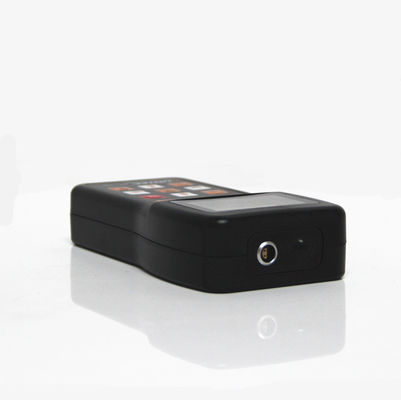

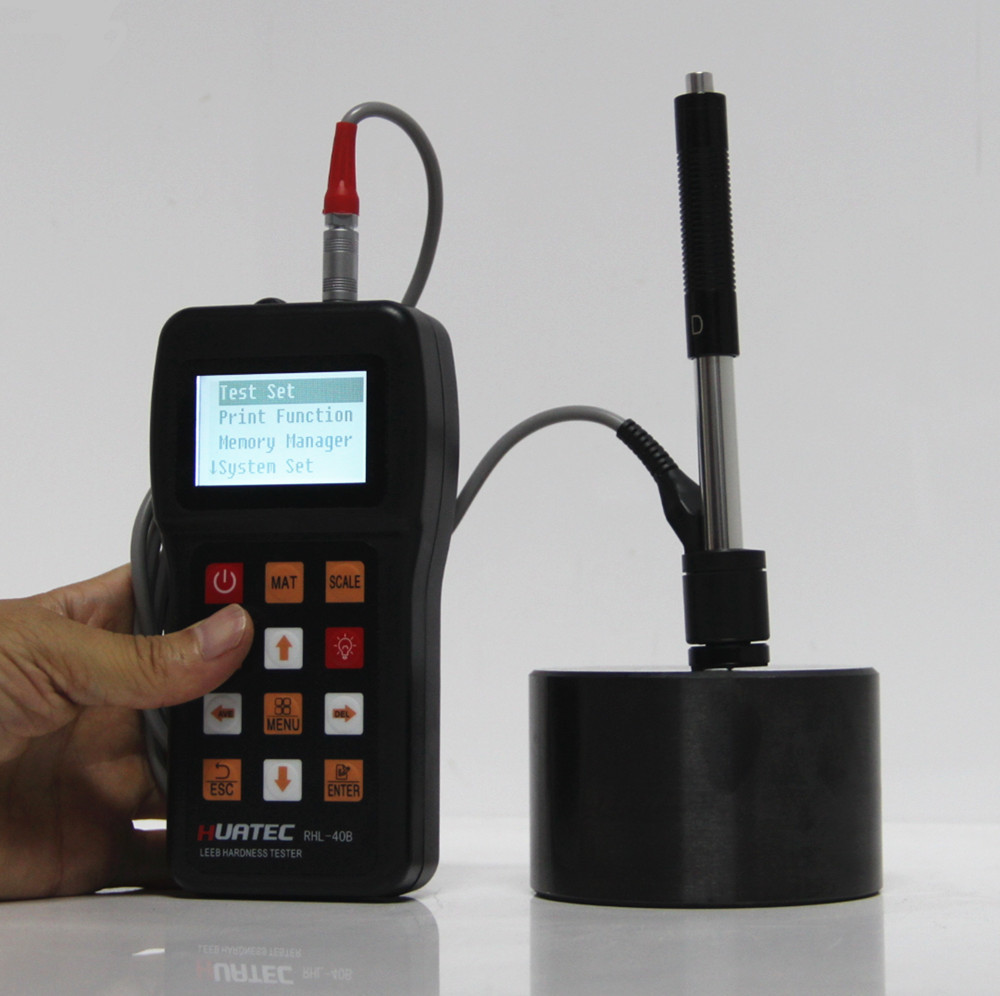

Máy kiểm tra độ cứng kim loại Leeb Hardness Tester Portable Hardness Tester RHL-40B
Đặc điểm:
(170-960) HLD, ((17-68.5) HRC, ((19-651) HB, ((80-976) HV, ((30-100) HS, ((59-85) HRA, ((13-100) HRB
Ứng dụng chính

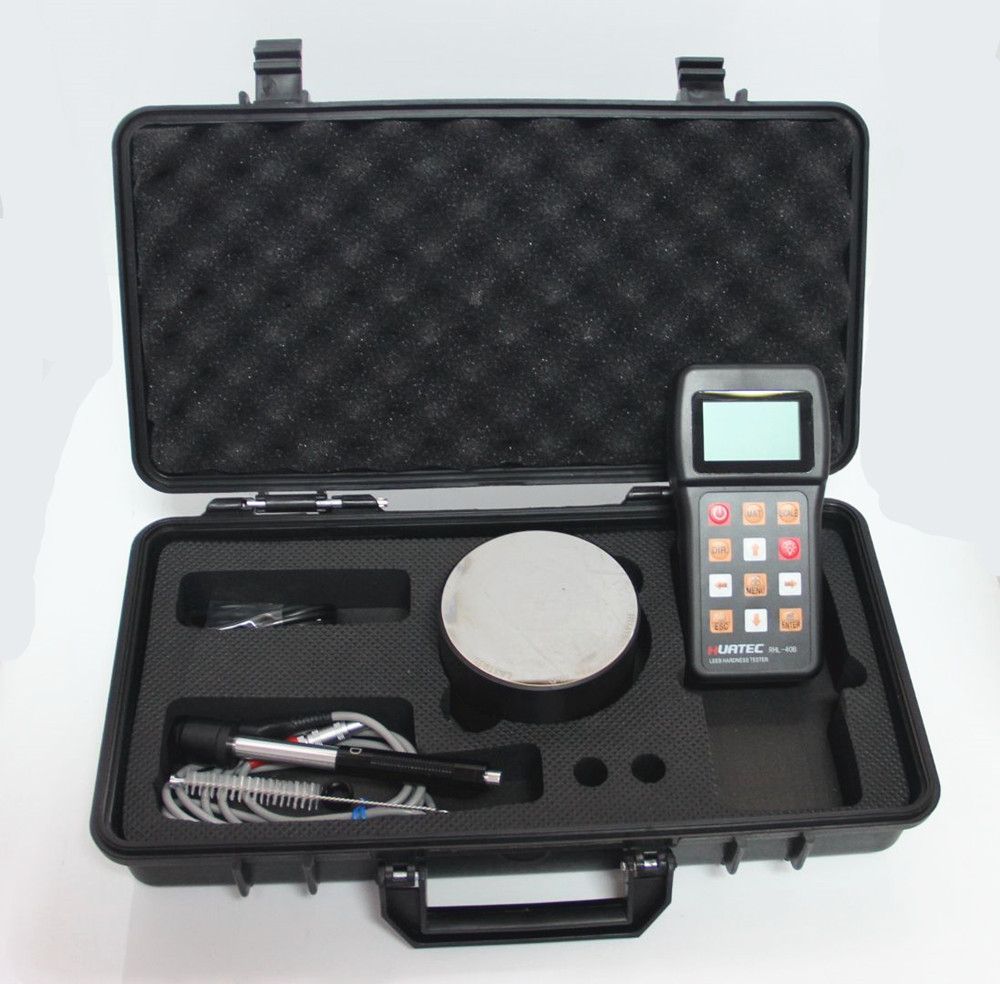

| Không, không. | Điểm | Số lượng | Nhận xét | |
| Cấu hình tiêu chuẩn | 1 | Đơn vị chính | 1 | |
| 2 | Thiết bị va chạm loại D | 1 | Với cáp | |
| 3 | Khối thử nghiệm tiêu chuẩn | 1 | ||
| 4 | Hạt rửa (I) | 1 | ||
| 5 | Nhẫn hỗ trợ nhỏ | 1 | ||
| 6 | Pin kiềm | 2 | AA kích thước | |
| 7 | Hướng dẫn | 1 | ||
| 8 | Khung thiết bị | 1 | ||
| Cấu hình tùy chọn | 9 | Hạt lau (II) | 1 | Để sử dụng với thiết bị va chạm loại G |
| 10 | Các loại thiết bị va chạm và vòng hỗ trợ khác | Xem bảng 3 và bảng 4 trong phụ lục. | ||
| 11 | Phần mềm DataPro | 1 | ||
| 12 | Cáp truyền thông | 1 | ||
| 13 | Máy in vi mô | 1 | ||
| 14 | Cáp in | 1 |
Các loại thiết bị va chạm khác
| Vật liệu | Phương pháp | Thiết bị va chạm | |||||
| D/DC | D+15 | C | G | E | DL | ||
|
Thép và thép đúc
|
HRC | 20 ¢ 68.5 | 19.3 ¢ 67.9 | 20.0 ¢69.5 | 22.4 ¢ 70.7 | 20.6 ¢ 68.2 | |
| HRB | 38.4 ¢ 99.6 | 47.7 ¢ 99.9 | 370.0999 | ||||
| HRA | 59.1 ¢85.8 | 61.7 ¢ 88.0 | |||||
| HB | 127 ¢ 651 | 80 ¢638 | 80 ¢ 683 | 90 ¢ 646 | 83 ¢663 | 81 ¢ 646 | |
| HV | 83 ¢976 | 80 ¢ 937 | 80996 | 84?? 1042 | 80 ¢950 | ||
| HS | 32.2 ¢ 99.5 | 33.3 ¢ 99.3 | 31.8102.1 | 35.8102.6 | 30.6 ¢ 96.8 | ||
|
Công việc lạnh thép dụng cụ |
HRC | 20.4 ¢ 67.1 | 19.8 ¢ 68.2 | 20.7 ¢ 68.2 | 22.6 ¢ 70.2 | ||
| HV | 80 ¢898 | 80 ¢ 935 | 100 ¢ 941 | 82 ¢ 1009 | |||
|
Thép không gỉ
|
HRB | 46.5 ¢ 101.7 | |||||
| HB | 85 ¢ 655 | ||||||
| HV | 85 ¢802 | ||||||
|
Sắt đúc màu xám
|
HRC | ||||||
| HB | 93 ¢ 334 | 92 ¢ 326 | |||||
| HV | |||||||
| Sắt đúc nốt | HRC | ||||||
| HB | 131 ¢ 387 | 127 ¢ 364 | |||||
| HV | |||||||
| Đồng hợp kim nhôm đúc | HB | 19 ¢ 164 | 23210 | 32168 | |||
| HRB | 23.8-84.6 | 22.7 ¢85.0 | 23.8 ¢85.5 | ||||
|
BRAASS ((đỗ đồng-xinc)
|
HB | 40173 | |||||
| HRB | 13.5 ¢95.3 | ||||||
| Vàng ((đê hợp kim đồng đồng-đê/tin) | HB | 60 ¢ 290 | |||||
| Các hợp kim đồng đồng rèn | HB | 45 ¢ 315 | |||||
| Loại thiết bị va chạm có sẵn | DC: lỗ thử hoặc hình trụ rỗng |
D+15: Vòng thử hoặc bề mặt tái nhập |
C: Kiểm tra các bộ phận nhỏ, nhẹ, mỏng và bề mặt của lớp cứng |
G: Kiểm tra thép bề mặt lớn, dày, nặng và thô |
E: Kiểm tra vật liệu cứng siêu cao | DL: Kiểm tra rãnh hoặc lỗ hẹp mỏng |
| Loại thiết bị va chạm | DC ((D) /DL | D+15 | C | G | E |
|
Khả năng tác động Khối lượng của cơ thể va chạm |
11mJ 5.5g/7.2g |
11mJ 7.8g |
2.7mJ 3.0g |
90mJ 20.0g |
11mJ 5.5g |
|
Độ cứng đầu thử: Mẹo thử nghiệm: Vật liệu của đầu thử: |
1600HV 3mm Tungsten carbide |
1600HV 3mm Tungsten carbide |
1600HV 3mm Tungsten carbide |
1600HV 5mm Tungsten carbide |
5000HV 3mm kim cương tổng hợp |
|
Chiều kính thiết bị va chạm: Chiều dài thiết bị va chạm: Trọng lượng thiết bị va chạm: |
20mm 86 ((147)/ 75mm 50g |
20mm 162mm 80g |
20mm 141mm 75g |
30mm 254mm 250g |
20mm 155mm 80g |
| Độ cứng tối đa của mẫu | 940HV | 940HV | 1000HV | 650HB | 1200HV |
| Giá trị thô trung bình của bề mặt mẫu Ra: | 1.6μm | 1.6μm | 0.4μm | 6.3μm | 1.6μm |
|
Trọng lượng mẫu tối thiểu: Hành động trực tiếp Cần sự hỗ trợ vững chắc Cần phải nối chặt |
> 5kg 2 ¢ 5 kg 00,05 ‰ 2kg |
> 5kg 2 ¢ 5 kg 00,05 ‰ 2kg |
>1,5kg 0.5 ∙ 1.5kg 0.02 ≈ 0,5kg |
>15kg 5 ¢15kg 00,5kg |
> 5kg 2 ¢ 5 kg 00,05 ‰ 2kg |
|
Độ dày tối thiểu của mẫu Độ dày lớp tối thiểu để làm cứng bề mặt |
5mm
≥ 0,8mm |
5mm
≥ 0,8mm |
1mm
≥ 0,2mm |
10mm
≥1,2mm |
5mm
≥ 0,8mm |
| Kích thước của vết nhô ở đầu | ||||||
| Độ cứng 300HV |
Chiều kính hốc Độ sâu hốc |
0.54mm
24μm |
0.54mm
24μm |
0.38mm
12μm |
1.03mm
53μm |
0.54mm
24μm |
| Độ cứng 600HV |
Chiều kính hốc Độ sâu hốc |
0.54mm
17μm |
0.54mm
17μm |
0.32mm
8μm |
0.90mm
41μm |
0.54mm
17μm |
| Độ cứng 800HV |
Chiều kính hốc Độ sâu hốc |
0.35mm
10μm |
0.35mm
10μm |
0.35mm
7μm |
--
-- |
0.35mm
10μm |
Các loại vòng hỗ trợ khác
| Không, không. | Loại |
Bản phác thảo của không thông thường Nhẫn hỗ trợ |
Nhận xét |
| 1 | Z10-15 | |
Đối với thử nghiệm bề mặt bên ngoài hình trụ R10 R15 |
| 2 | Z14.5-30 | Đối với thử nghiệm bề mặt bên ngoài hình trụ R14.5R30 | |
| 3 | Z25-50 |
Đối với thử nghiệm bề mặt bên ngoài hình trụ R25 R50 |
|
| 4 | HZ11-13 | |
Đối với thử nghiệm bề mặt bên trong hình trụ R11 R13 |
| 5 | HZ12.5-17 |
Đối với thử nghiệm bề mặt bên trong hình trụ R12.5R17 |
|
| 6 | HZ16.5-30 |
Đối với thử nghiệm bề mặt bên trong hình trụ R16.5R30 |
|
|
7
|
K10-15 | |
Đối với thử nghiệm bề mặt bên ngoài hình cầu SR10 SR15 |
| 8 | K14.5-30 | Đối với thử nghiệm bề mặt bên ngoài hình cầu SR14.5~SR30 | |
| 9 | HK11-13 | |
Đối với thử nghiệm bề mặt bên trong hình cầu SR11 SR13 |
| 10 | HK12.5-17 |
Đối với thử nghiệm bề mặt bên trong hình cầu SR12.5~SR17 |
|
| 11 | HK16.5-30 |
Đối với thử nghiệm bề mặt bên trong hình cầu SR16.5 SR30 |
|
|
12
|
Liên Hợp Quốc | |
Đối với thử nghiệm bề mặt bên ngoài hình trụ, bán kính điều chỉnh R10 ∞ |
